Fliegende Platten

[pawul]

Hallo Zusammen



Ich habe einen 4,5ccm Motor geschenkt bekommen und hatte keine Ahnung, für was ich den gebrauchen könnte..



Jezt kam ich auf die Idee, eine "Fliegende Platte" zu machen



Im Internet habe ich Anleitungen gefunden, jedoch nur für Styropor-Platten. Ich möchte jedoch eine "Holzplatte" machen. Ich habe schon eine solche gesehen, weiss jedoch nicht, wie das Holz heisst (Spezielles, leichtes Holz, welches man irgendwie zum bauen brauchen kann). Wisst ihr es?



Auf jedenfall, wenn mir jemand besondere Tipps geben kann zu den Materialien, etc. wäre ich wirklich sehr dankbar.



Grüsse, Patrick

[mike.hurlimann]

Hoi Patrick



Im Internet habe ich Anleitungen gefunden, jedoch nur für Styropor-Platten. Ich möchte jedoch eine "Holzplatte" machen. Ich habe schon eine solche gesehen, weiss jedoch nicht, wie das Holz heisst (Spezielles, leichtes Holz, welches man irgendwie zum bauen brauchen kann). Wisst ihr es?



Auf jedenfall, wenn mir jemand besondere Tipps geben kann zu den Materialien, etc. wäre ich wirklich sehr dankbar.



Also du möchtest ein Nurflügler in Kreis/Herzform? Solche habe ich schon gesehen in Hausen am Albis, 2007 an der Flugshow.



Vom Material her, würde ich auch Styropor oder Depron empfehlen, das ist leicht, günstig, stabil und der Bauaufwand ist nicht so gross. Die Andere Variante ist du machst einen Styroflügel und beplankst ihn mit 1-2mm Balsa-Holz oder Abachi (wenn's das noch gibt).



Das leichte Holz das du vermutlich meinst ist Balsaholz, das kann man bei Coop Bau&Hobby und in der Migros günstig kaufen, jedoch musst du jedes Stück Balsa genau anschauen.



Gruss



Mike

[Horbach]

Styropor ist bei weniger Gewicht auch dicker, was der Aerodynamik etwas zu gute kommt. Zudem verzieht es sich nicht bei schwankender Temperatur/Feuchte im Gegensatz zu einer dünnen Sperrholzplatte. Balsa als grosse Fläche scheint mir dafür nicht besonders geeignet, da müsste man schon etwas geschickt bauen, mit gezielten Verstärkungen. Und ein paar Balsabrettchen, die man für eine grössere Fläche braucht, werden schnell mal teuer.



Styro lässt sich auch mit Packpapier, Weissleim und Kleister 'beplanken', das gibt eine harte Oberfläche. Man muss einfach tierisch aufpassen, dass sich das während dem Trocknen nicht verzieht. Die Stabilität wird auch deutlich besser, wenn man die Kanten vom Styro mit Balsaleistem verstärkt.

[pawul]

Hoi Patrick







Also du möchtest ein Nurflügler in Kreis/Herzform? Solche habe ich schon gesehen in Hausen am Albis, 2007 an der Flugshow.



Vom Material her, würde ich auch Styropor oder Depron empfehlen, das ist leicht, günstig, stabil und der Bauaufwand ist nicht so gross. Die Andere Variante ist du machst einen Styroflügel und beplankst ihn mit 1-2mm Balsa-Holz oder Abachi (wenn's das noch gibt).





Hallo Mike



Ja es sind genau solche, würde sie aber als Kreisform machen.



Nein, das Material, welches ich gemeint habe ist nicht Balsaholz. Es ist stärker, fast wie Sperrholz, jedoch leichter. ;)



Wo würde ich denn so Styroplatten finden und wie könnte ich diese Verstärken (Beplanken?)?



Grüsse, Patrick

[papajoe]

hallo Patrick,



Styroplatten bekommst Du in jedem Baumarkt in verschiedenen dicken.

Wenn Du so einen fliegenden Bierdeckel machen willst, ist das eigentlich ganz einfach.



Schau mal hier:



http://www.rc-network.de/forum/attachment.php?attachmentid=5969&d=1128081997

hier

http://www.rc-network.de/forum/attachment.php?attachmentid=5970&d=1128081997

und hier

http://www.rc-network.de/forum/attachment.php?attachmentid=5971&d=1128081997



anstelle einer schnöden Seiteleitwerkplatte, hier noch ein Vorschlag was da sonst noch hingemacht werden könnte :p kann auch ein Schlumpf oder ein Vogel sein



http://www.joecity.de/images/rc/Deckel-001.JPG



damit sollte Dein Vorhaben gelingen, ich wünsche Dir viel Spass dabei..

Bauzeit waren bei mir jeweils 4 Std. inkl. Lackierung mit wasserlöslicher Acrylfarbe...





Gruss Joe

[pawul]

Super, Perfekt!! :D:D



So kann ich ja schon fast anhand des Bildes bauen :)



Wie dick würdet Ihr so eine Platte machen und was für einen Radius nehmen (Motor ca. 4 - 4,5ccm)



Sind das da Microservos oder Standardservos?



Gruss, Patrick

[papajoe]

Scheiben- oder Rechteckflieger bauen ist mehr als easy:



Schwerpunkt wie gewohnt im ersten Drittel, Fläche der beiden Ruder um die 20% der Tragfläche mit viel Ausschlag auf Quer und moderatem Ausschlag auf Höhe.



Das Seitenleitwerk recht gross anfertigen, Anlenkung brauchts nicht.



Als Material für einen Verbrennerflieger nimmst Du Baumarkt-Styro, 15 bis 20 dick und beplankst es mit 1er Balsa, ist aber nicht zwingend, ne profilierte Nasenleiste ist unnötig, einfach stumpf einen Balsastreifen drauf. Den Vierkantkasten für die Elektronik aus 3mm Balsa bauen...das wars dann auch schon.



Servos können Standart sein.



Die Teile brauchen recht viel Kraft, eine Scheibe von 60cm Durchmesser benötigt schon wenigstens einen 6,5 ccm Motor um gut zu fliegen.

[pawul]

Super, ich werde mal einen Styroflieger machen, ohne Beplankungen, da ich mal sehen will ob es gehen wird :)



Naja, wenn ich einen 50cm Durchmesser-Flieger bauen würde mit dem Motor, würde es wohl schon eher mässig an Kraft haben? Was würdest du so an Durchmesser empfehlen, mit meinem Antrieb?



Noch was zum Flug. In meiner Fernsteuerung werde ich ja dann wohl den Typ "V-Leitwerk" nehmen. Dann, wie startet man? Macht man unden einen Klotz zum halten und besseren werfen? Wie landet man, Motor aus und "normal landen"?



Gruss, Patrick

[papajoe]

Naja, wenn ich einen 50cm Durchmesser-Flieger bauen würde mit dem Motor, würde es wohl schon eher mässig an Kraft haben? Was würdest du so an Durchmesser empfehlen, mit meinem Antrieb?



Probier es mit einer 1,5 cm dicken Platte dann müsste der Motor reichen, wenn Du nicht zu schwere Akkus und Servos verbaust



Noch was zum Flug. In meiner Fernsteuerung werde ich ja dann wohl den Typ "V-Leitwerk" nehmen. Dann, wie startet man? Macht man unden einen Klotz zum halten und besseren werfen? Wie landet man, Motor aus und "normal landen"?



Zum halten/werfen habe ich unten einen ca.8-10cm hohen Sporn über die ganze Rumpflänge :rolleyes: eingesetzt. Deshalb grössere Styroreste nicht im Müll entsorgen, sind immer wieder für etwas zu gebrauchen.



Landung: über dem Boden aushoovern, und Gas ganz weg...und üben und üben :D

[Christian Forrer]

Hoi Patrick



Mein Gedanke zu dieser Sache; ich würde der Herzform den Vorzug geben, also keinen "Kreis bauen". Mit der Herzform bekommst du im Prinzip ein Delta mit hinten abgerundeten Ruderklappen, und das fliegt sehr gut und vorallem erstaunlich stabil (eigene Erfahrungen). Hingegen kamen mir all die fleigenden "Scheiben" vom zusehen (!) her immer sehr "wackelig" vor...



Das ist aber nur meine eigene persönliche Meinung :rolleyes:



Noch etwas zum Motor/Gewicht. Ich habe vor zig jahren auch einmal ein Styro-Delta mit einem 4ccm Motor gebaut, das wog rund 1kg. Fliegen war kein Problem aber der Start schon eher (Gewicht), schau auf jedenfall, dass Du "leicht bleibst" ich würde versuchen unter 800g zu bleiben. Dann durfte auch der Start keine Probleme bereiten. Bei uns werden (kräftige) "Styros" oben gehalten und in einem leichten Winkel nach oben einfach "in die Luft geschoben", das gelingt auch ohne Hilfe sehr gut... :cool:



Gruss

Christian

[pawul]

So eine Herzform kann ich ja im Prinzip genau so bauen, wie eine eine runde...?



Ich fasse zusammen:



- 1,5cm Styropor zu Herzform machen

- Ruder ausschneiden, im ca. hinderen Drittel

- Seitenleitwerk ausschneiden, ca. 1/2 von Platte (ohne Ruder)

- Ruderkanten schneiden, oben mit Fasernklebestreifen Ruder anscharnieren

- Sperrholzbrett (ca. 5mm dick) "vorne" aufkleben

- Motor (4ccm, Dreiblatt) einschrauben, Tank und Elektronik mit Gummis befestigen.

- Servos einbauen, mit Gestängen zu den Rudern.

- unten einen "Styrosteg" ankleben um das Ding werfen zu können :)



fertig...?



Grüsse, Patrick



(Auf dem Motor habe ich momentan einen 3-Blatt Propeller.. Würdet ihr einen "2-Blatt rauf tun oder soll ich einfach mal probieren?)

[Horbach]

Speziell den Empfänger würde ich aber irgendwie vorm Abgas schützen, sonst ist er später mit Öl gefüllt. Oft haben solche Styroplatten eine Kiste aus 4 Balsabrettchen für die Elektronik und den Tank in der Mitte.



Eines von vielen Styrobrettern (und vermutlich das älteste) ist der Stratos, den ich auch mal gebaut habe. Hier kannst du auch ein bisschen sehen, wie der aufgebaut ist:

http://www.fmsv.de/Berichte/Delta_Stratos/body_delta_stratos.html

oder

http://www.nord-com.net/andreas.mueller9/html/stratos.html



Fliegt in kleinerer Ausführung sicher auch mit 4ccm!

Meine ersten Deltas (60cm) flogen sogar nur mit 1,5ccm, allerdings ohne viel Leistungsreserven.



Wichtig ist auch, dass die Ruder beim Start etwas nach oben gestellt sind. Weil der Schwerpunkt immer ein bisschen vor dem Neutralpunkt liegen muss, um die Fuhre stabil zu machen, muss das Heck diesem Drehmoment entgegenwirken und etwas nach unten drücken. Wie beim richtigen Flugzeug auch.

[Christian Forrer]

Hoi Patrick



Also wegen der Form, da kannst du dich an diesem Bild orientieren (Proportionen Winkel usw.), es wurde am diesjährigen Schaufliegen der Modellfluggruppe Lichtenstein gemacht.



(Bild aus der Bildergallerie der Modellfluggruppe Lichtenstein)



Die Ruderklappen sind "nur" die abgerundeten hinteren Teile. Diese "Herzchen" sind mit 7.5ccm - max 10ccm "befeuert" und weisen eine Spannweite von ca. 1m auf, bei 30mm dickem Styropor. Oben aufgesetzt ist ein Kasten aus 4mm Pappelsperrholz (bewährte Konstruktion, die beiden Tragflächen sind dabei beidseitig stumpf an den Sperrholkasten angeklebt, und unten mit einem ca. 20cm breiten 4mm Pappelsperrholzbrett versteifft).



In deinem Fall würde ich spontan 20mm Styropordicke nehmen, Spannweite 60- max. 70cm und oben aufgesetzt ein leichtr Kasten aus Balsa, der die Elektronik aufnimmt (also eine durchgehende Tragfläche).



Ganz wichtig bei diesen Konstrukionen; der Flügelabschluss muss eine durchgehende Balsaleiste sein, an der die beiden Ruderklappen angeschlagen werden, die stabilisiert die Tragfläche wesentlich...;)



Gruss und viel Erfolg



Christian

[Horbach]

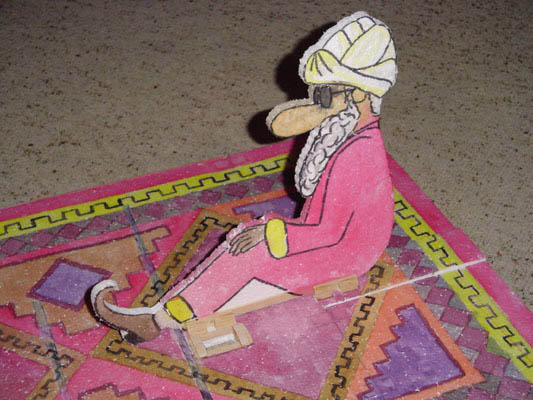

Auch immer wieder schön: Fliegende Teppiche. Da sieht dann die Seitenflosse auch passend aus:

[pawul]

Ich denke, wenn ich so hilfe bekomme, wird das kein Problem darstellen :)



Eventuell könnte ich den Bau mit Bildern zeigen, falls es hier Interessenten geben würde...? :D



Grüsse, Patrick

[mike.hurlimann]

Eventuell könnte ich den Bau mit Bildern zeigen, falls es hier Interessenten geben würde...? :D



Hoi Patrick



Bilder sind immer gut:005:



Gruss Mike

[pawul]

So nun, meine Platte ist fertig.. Leider konnte ich keine Baubilder machen.



Vielleicht gibt es ja dann ein "Nachher-Vorher Bild"..



Vielen Dank für alle Tipps!! :)



Patrick
